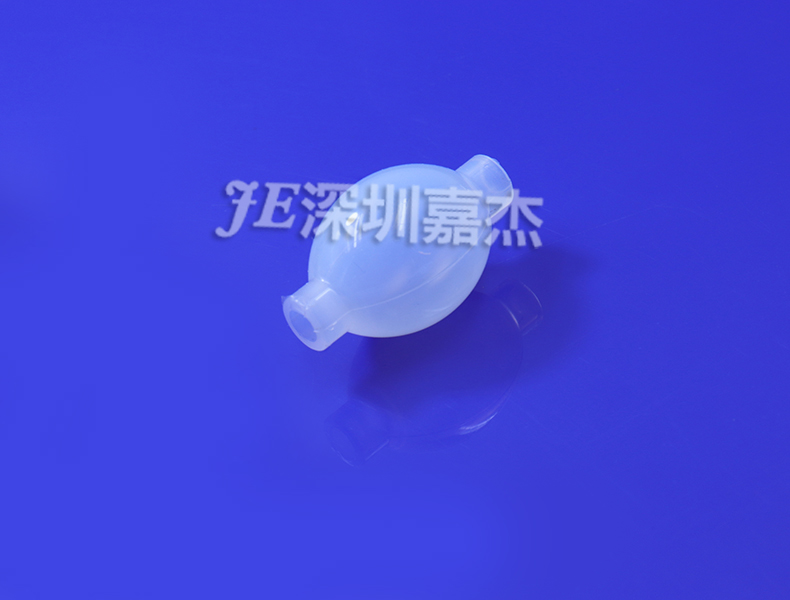

医用硅胶球囊成型的数值模拟过程与实验过程的比对。一次拉伸结束后,医用硅胶球囊基本已经成型,从数值模拟中可以看出,只有模具的锥部倒角部分还没有贴壁成型。
在二次拉伸结束后,医用硅胶球囊在高压和拉伸作用下已经完全贴壁,这时医用硅胶球囊已经完全成型。对比二者,数值模拟所描述的医用硅胶球囊成型过程和实际过程相符合。
数值模拟结果与实际成型医用硅胶球囊工作段的壁厚分布对比图。二者有相近的变化趋势,尽管二者存在差异:工作段主要部分的实际壁厚值比模拟的壁厚值小,靠近锥部部分实际壁厚值大于模拟的壁厚值。实际值整体偏小的可能是由于一次拉伸和二次拉伸结束以后高温保压和冷却阶段,材料产生结晶和回缩导致壁厚减小,这在模拟中没有考虑。
锥部附近壁厚模拟值偏大的原因可能是模拟采用的本构方程没有考虑粘性因素,实际加工时的PA12会有一定的粘性,粘性会导致材料在锥部附近堆积。鉴于以上分析可以确定数值模拟方法考察工艺参数对医用硅胶球囊工作段中间点壁厚的影响是可行的。
